智全文丘里閥概述
智全文丘里風量控制閥改變了傳統風量控制的模式,，使得風量控制更加穩定和精確,。閥門本身帶有精密的控制彈簧， 具有機械的與壓力無關性,，對于風管中壓力波動能作出極快的響應,，保證了風量控制的穩定性,，并且可提供高達20比1的風量可調比，廣泛的應用在對風量需要精確控制的場所,。
在制造材料上,，智全文丘里閥采用性能更加優異的SS316不銹鋼用于閥體、閥芯,、支架等主要結構部件,。因而在耐腐蝕性、材料穩定性,、機械強度等各項指標更出色,，尤其適合潔凈環境的送風系統，以及化學實驗室,、動物房等設施的排風系統,。
VVA多能型變風量文丘里閥的特點
變化無關，采用快速直線行程電動執行器驅動的風量控制設備,。具有不受風管內靜壓變化影響,，精密的自平衡式機械結構能精確維持設定風量。
VVA多能型變風量文丘里閥既具有被動控制特性,，接受標準的0-10VDC控制信號,，干接點控制信號和通訊寫入的方式，對風量進行調節控制,。它也具有主動控制特性,，可以接受0-010VDC的變送器信號，可變電阻信號,，干接點狀態信號,，按照預置控制程序?qū)︼L(fēng)量進行調節控制。VVA還VVA多能型變風量文丘里閥是Smartvalve™系列變風量文丘里閥中靈活性最大的一款,。VVA是一臺是高精度,、快速反應，與壓力提供一個0-10VDC的輸出信號,，用于實際風量反饋輸出,。每臺VVA多能型變風量文丘里閥在出廠時均經過嚴格的標定，能夠獨立運行,，控制所需要的風量,，或者接入智能區域控制系統的網絡ZLN，協同主站控制器完成房間的風量平衡控制。
VVA多能型變風量文丘里閥具有不受風管內靜壓變化影響,，文丘里閥特有的閥芯組件,，內置的精密不銹鋼彈簧，當風管內壓力變化時,，通過閥芯位置的改變來保持一個恒定的風量,。
采用SS316不銹鋼材質的文丘里閥，其閥體,、閥芯,、閥桿支架等所有部件全部由SS316不銹鋼制成。不銹鋼文丘里閥具有更好的機械強度特性,，同時由于SS316不銹鋼本身的材料穩定性和耐腐蝕性,，更加適合用于潔凈空調系統，以及排風具有腐蝕性氣體的化學實驗室和動物實驗室,。
所有VVA多能型變風量文丘里閥在出廠前,，按照風量控制的范圍，全部經過測試臺50點的單獨精確標定,，變風量文丘里閥標定的標準指標包括閥位－風量曲線,，壓力－風量曲線。
• 壓力無關響應時間：小于1 秒
風管系統內其他變風量設備的操作引起管道內靜壓的變化時,，VVA的壓力無關特性立刻反應,，保證了所控風量的穩定。
• 控制風量變化響應時間：1秒
在獲得風量變化需求后1秒之內,，VVA立刻能達到新的風量需求值,。
• 控制精度：在設定點的5%之內
對于所要求風量，直行程電動執行器快速而精確調節VVA,，將風量控制在誤差小于±5%范圍內,。
• 出廠前標定
每臺VVA在出廠前，全部經過單獨精確的標定,，提供最多達50個標定點,。連接相關信號，便能準確控制風量,。
• SS316不銹鋼材質
VVA的閥體,、閥芯、閥桿,、支架和連桿，全部采用SS316不銹鋼制成,。優質的材料使得文丘里閥在特殊場合的應用,，具有更出色的特性。
• 多樣化的風量控制方式
VVA可以用于主動控制方式,，也可以用于被動控制方式,。
• 出色的防泄漏性
連桿的密封裝置,，使得VVA閥體的泄漏量符合A級閥體泄漏等級標準。
• 精確度不受風管布局影響
VVA安裝時,，不必在閥前后設置直管段,，也可以保證其良好的風量控制性能。

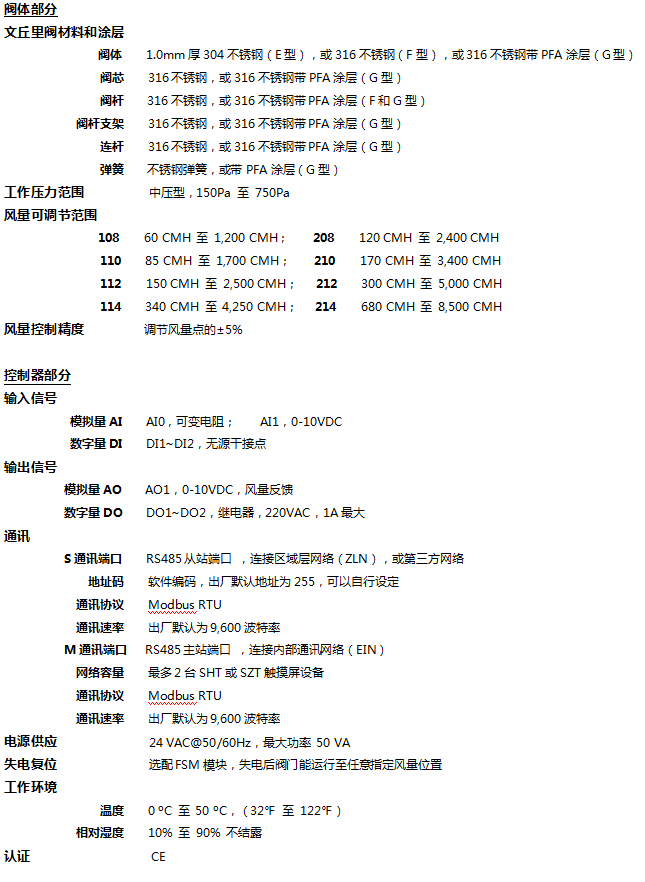

VVA技術參數
應用
VVA多能型變風量文丘里閥具有二種控制模式,。在被動控制模式下,，當收到其它控制器提供的命令信號之后，能被迅速調節到相應的風量,?？刂泼钚盘柨梢允悄M信號0-10VDC、無源干接點信號或者由通訊端口寫入,。在主動控制模式下,，VVA多能型變風量文丘里閥可以接入各類變送器，按照預置的程序控制風量,。每一臺VVA多能型變風量文丘里閥在出廠前經過嚴格的標定,，可提供多達50點的風量標定參數值。只要風管的壓力在變風量文丘里閥的工作范圍內,，VVA便會精確的控制風量,。
作為空調通風系統末端風量控制設備，多能型變風量文丘里閥適用于所有對風量需要精確控制的場合,。如實驗室中的雙態或變風量排風設備,，如通風柜、萬向罩,、排氣罩的排風,，制藥潔凈室的送風、回風和排風,，醫院手術室的新風系統,、隔離病房的送、排風系統等,，在這些應用環境中,，對風量達到穩定的響應速度要求極高，而響應時間在1秒之內的快速電動執行器,，充分滿足了這些要求,。
VVA是性能優異的與壓力無關的風量控制設備，采用了文丘里閥方案后,，設計者幾乎可以不需考慮風管系統最近回路和最不利回路間的差異,，文丘里閥可以輕而易舉消除這類不利因素，在系統調試時不存在風管壓力平衡工作。安裝之后,，只要按照接線圖連接上相應的輸入/輸出監控點,，便能立即投入使用，省卻了大量的現場調試時間,。
應用方案1
變風量通風柜排風控制
變風量通風柜排風控制是VVA的一個典型應用,，見圖1，快速而精確的排風量控制,，能始終保持通風柜排風面風速穩定在設置的范圍內,。通過通風柜柜門位置傳感器SSD，VVA迅速確定所需要的排風量,，保持通風柜運行時面風速,，如0.5m/s。還能夠連接區域占用探測器PDH,，自動切換工作/待機模式,，降低通風柜運行能耗。VVA可以連接一臺SHT通風柜觸摸屏操作顯示器,，實現更多顯示和操作功能,。
應用方案2
房間直接壓力控制
如圖X的房間壓力是采用直接壓力控制法，通常是定送變回（排）模式,，房間壓力傳感器的信號直接接入VVA多能型變風量文丘里閥,，VVA內置專業控制程序會對壓力傳感器的信號作出響應，改變回風風量,，維持房間壓力恒定,，控制程序同時對門的開/關做出相應的措施。
型號列表
注1：三閥體和四閥體或更多其它組合請咨詢制造商,。
注2：214變風量文丘里閥需要配置雙閥體獨立執行器,。
注3：風量傳感器為外接設備，需要增加額外長度,。
注4：H電源供應無CE認證,。
|
