智能實驗室TM（SmartLABTM）控制系統平臺利用SmartvalveTM智能文丘里空氣流量控制閥,，為控制通風柜,，排氣罩等高性能研究設施，提供最安全,、性價比最高的解決方案,，從而使得先進的風量控制更容易實現。在過去的十多年里,，智全在通風柜控制及實驗室設計方面,，投入大量的研發工作，最主要的目標是不斷改進實驗室風量控制系統,。
• 操作人員的安全－各類煙霧的捕獲和抑制
• 房間壓力 －保持正確的空氣流動方向
• 通風量 －提供適當?shù)膿Q氣次數
• 環境舒適 －提供適宜的溫度控制
• 可靠性 －提供可靠地運行的解決方案,，減少日常維護的工作量
實驗室TM控制系統為苛刻環境提供了很多先進的控制功能，這些功能是來自于標準的,，安裝在文丘里閥上的控制器中,。系統屬于房間層的網絡，用以執行實驗室房間區域所需的控制程序,，并通過BACnet®的數據接口,，無縫集成到智能設施TM（TotalsmartTM）管理系統,，或其它遵循BACnet®協議的樓宇自動化管理系統中。
標準的SmartLABTM智能實驗室TM控制功能包括
• 通風控制－無論的實驗室內動態風量如何變化,，保持所需的換氣次數,。
• 余風量控制－維持實驗室和相鄰區域所需的壓力梯度。
• 溫度控制－在通風柜排風量變化引起的動態送風條件下,，保持正常的實驗室溫度,。
• 模式控制－可以在實驗室室內操作，或從BAS觸發的,，對不尋常事件響應的備用風量控制狀態（清洗,、火災報警、送風機故障,、排風機故障,、實驗室失控）。
此外智能實驗室控制系統還有許多內置的功能,，提供更多節能的機會
• 占用模式控制
通過時間表,，或者實驗室內紅外探測設備，調整實驗室有人/無人工作時的通風和溫度設定點,。
• 室內空氣質量控制
在室內空氣質量通過測量表明是很好的情況下,，智能文丘里閥的高可調比功能，意味著可以減少換氣次數,。如果空氣質量轉壞,，則可增加的通風量。我們的工業級傳感器,，可以提供眾多氣體探測,。
• 操作員狀態控制(OSC)
先進的通風柜控制系統，允許當操作人員不在通風柜前時,，將通風柜的面風速從正常模式的0.5m/s,，設置為較低節能模式的0.3m/s面風速，一旦操作人員返回到通風柜前,，一秒之內回復到正常模式的面風速,。
•通風柜暫停使用
通風柜控制系統另一個獨特的功能，在通風柜清洗和暫停使用期間,，排風閥可以完全關閉,。當操作人員打開移動窗時，再恢復正常工作模式,。
•實驗室暫停使用
當實驗室內全部的通風柜進行清洗和暫停使用期間,，整個實驗室設置為暫停使用模式,。
為什么智全公司的智能實驗室控制系統是最佳的選擇
智能文丘里空氣流量控制閥和智能實驗室控制器的眾多特性,，賦予了智能實驗室控制系統在通風柜和實驗室控制方面無與倫比的性能,。
對系統變化響應時間－小于1秒：
當移動窗打開時，快速,、穩定的排風量控制是阻止煙霧泄漏的重要手段,。通風柜排風控制閥必須在移動窗定位后的1秒之內，將排風量控制到相應的值,，震蕩或者過調都會造成煙霧泄漏的后果,。
與風管壓力變化無關的響應時間－小于1秒：
在有多個變風量控制設備的排風和送風系統中，通風柜移動窗的位置改變會迅速改變風量,，這也是風管靜壓變化的起因,，處理不當，就會造成整個風管系統的震蕩,。與壓力無關的智能文丘里閥,，確保在風管靜壓和風量變化的同時，瞬間穩定氣流,。
閥門前/后風管無需直管段：
實驗室通常會有大量的送風和排風風管,，在吊頂上方風管密布擁擠。傳統測量風量的設備,，如畢托管,、孔板、熱敏或其他風量測量設備,，為了保證測量精度,，一定需要一段很長的直風管。智能文丘里閥獨特的測量技術,，免除了閥門前后對于直管段的要求,。
20比1的精確可調比
出于安全和節能的原因，通風柜面速度在一個大范圍內需要準確地恒定,。一臺典型的1500mm通風柜的排風量需要從1700CMH到340CMH,。對于實驗室的送風而言，由于通風柜的數量,、實驗室的通風量,、實驗室的熱負荷的不同，則是需要更大的可調比,。保證在整個可調比范圍內的精確風量控制,，將精度控制在±5%的范圍內，對于確保準確的面風速和適當?shù)姆块g壓力是相當重要的,。
智能文丘里閥和實驗室控制系統,，為通風柜和實驗室控制提供了出色表現。
通風柜控制的要點
通風柜的抑制能力很大程度上取決于足夠的排風風量，在移動窗打開時,，自始至終在柜體內保持適當?shù)臍饬鞣较?，避免危險的，或令人不快的煙霧和氣味從通風柜內漏出,。保持一個恒定和適當?shù)拿骘L(fēng)速,，無論是通風柜在使用中還是閑置狀態，只要移動窗開啟,，都需要立即捕獲危險的化學煙霧,，并將其從通風柜內通過排風管排至室外。
• 面風速通風柜的面風速被定義為,，氣流通過打開的移動窗面積的平均速度,。在很多的現代實驗室中0.5m/s被認為是安全操作的標準。研究表明,，在操作人員在場并走動的情況下,，應該確定0.5m/s的面風速要求，當通風柜前無人時,，面風速可安全地設置為0.3m/s,。智全公司用于通風柜控制的設備，經過10多年的發展和完善后,，專門設計成為通風柜控制所用,。

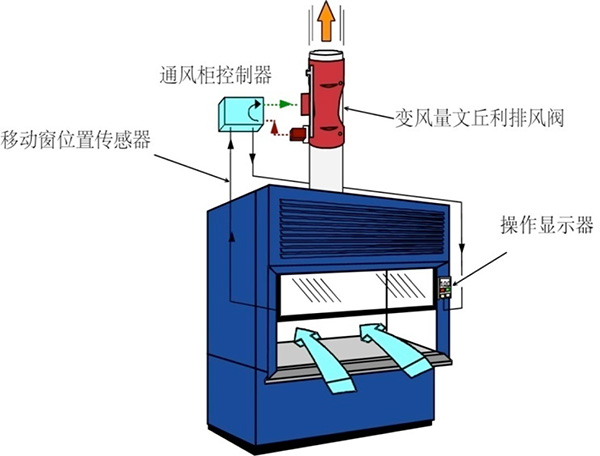

• 移動窗傳感器—控制面速度的第一個要素是測量通風柜移動窗的開啟面積。垂直,、水平和組合式移動窗傳感器可以用于從最基本,，到最復雜的移動窗。移動窗的傳感器信號作為輸入,，接入通風柜控制系統,。
• 通風柜控制系統—安裝在智能文丘里閥上的控制器接受移動窗傳感器的信號，計算在此面積下,，需維持恒定面風速的排風量值,。根據這個風量值去控制文丘里閥的風量，以滿足面風速的要求,。通風柜操作顯示器提供了通風柜氣流狀態的視覺指示,，包括：面風速、排風量,、工作狀態,，和蜂鳴報警功能，另外緊急清洗排風,、待機模式等控制功能也可以通過操作顯示器進行操作,。通風柜控制系統提供大量的報警功能和反饋信號,，所有通風柜的狀態和風量數據等有關信息通過智能實驗室系統(SmartLAB®)網絡，連接到智能設施(Totalsmart®)控制系統,，或其它遵循BACnet®協議的樓宇自動化管理系統中,。
變風量通風柜控制的目的：
通風柜，包括實驗室的變風量控制,，最根本的目的是解決實驗室的安全和環境問題,，以及日益增加的能源費用,。
采用了變風量系統之后,，移動窗的位置能確定所需要的風量，實驗室送風和全室排風變化隨著通風柜的要求而變化,，保持實驗室穩定的壓力,。當通風柜移動窗關小時，在變風量實驗室里可以為通風柜排風和相關補風,、排風節省了大量能源,。
智全的操作員狀態控制方案提供了最大的節省能源的機會，結合變風量系統一同使用,，實驗室送風和全室排風變化總是隨著通風柜的要求而變化,，保持實驗室穩定的壓力。通過無人操作時通風柜排風量的減少,，以及相應的補風量減少,，可以節約大約40%的能源。 |
