智全文丘里閥概述
智全文丘里風量控制閥改變了傳統風量控制的模式，使得風量控制更加穩定和精確,。閥門本身帶有精密的控制彈簧，具有機械的與壓力無關性,，對于風管中壓力波動能作出極快的響應,，保證了風量控制的穩定性，并且可提供高達20比1的風量可調比,，廣泛的應用在對風量需要精確控制的場所,。
在制造材料上，智全文丘里閥采用性能更加優異的SS316不銹鋼用于閥體,、閥芯,、支架等主要結構部件。因而在耐腐蝕性,、材料穩定性,、機械強度等各項指標更出色，尤其適合潔凈環境的送風系統,，以及化學實驗室,、動物房等設施的排風系統,。
SVA智能型變風量文丘里閥的特點
SVA智能型變風量文丘里閥是Smartvalve™系列變風量文丘里閥中功能最齊全的一款。SVA是一臺是高精度,、快速反應,，與壓力變化無關，采用快速直線行程電動執行器驅動的風量控制設備,。具有不受風管內靜壓變化影響,，精密的自平衡式機械結構能精確維持設定風量。
SVA智能型變風量文丘里閥是一個控制平臺,，它既可以用于復雜通風設備的風量控制,，也可以作為房間控制器的主站，結合多個從站變風量文丘里閥針對區域?qū)︼L(fēng)量,、壓力和其它環境參數進行控制,。每臺SVA智能型變風量文丘里閥在出廠時均經過嚴格的標定，能夠獨立運行控制所需要的風量,，組建或接入Smartzone智能區域控制系統,，完成房間的風量平衡控制，也能方便的與第三方控制系統聯網組成一個管理系統,。
SVA智能型變風量文丘里閥具有不受風管內靜壓變化影響,，文丘里閥特有的閥芯組件，內置的精密不銹鋼彈簧,，當風管內壓力變化時,，通過閥芯位置的改變來保持一個恒定的風量。
采用SS316不銹鋼材質的文丘里閥,，其閥體,、閥芯、閥桿支架等所有部件全部由SS316不銹鋼制成,。不銹鋼文丘里閥具有更好的機械強度特性,，同時由于SS316不銹鋼本身的材料穩定性和耐腐蝕性，更加適合用于潔凈空調系統,，以及排風具有腐蝕性氣體的化學實驗室和動物實驗室,。
所有SVA智能型變風量文丘里閥在出廠前，按照風量控制的范圍,，全部經過測試臺50點的單獨精確標定,，變風量文丘里閥標定的標準指標包括閥位－風量曲線，壓力－風量曲線,。所采用標定測試臺符合中國和國際標準,。
• 壓力無關響應時間：小于1秒
風管系統內其他變風量設備的操作引起管道內靜壓的變化時，SVA的壓力無關特性立刻反應，保證了所控風量的穩定,。
• 出廠前標定
每臺SVA在出廠前,，全部經過單獨精確的標定，提供最多達50個標定點,。連接相關信號,，便能準確控制風量。
• SS316不銹鋼材質
SVA的閥體,、閥芯,、閥桿、支架和連桿,，全部采用SS316不銹鋼制成,。優質的材料使得文丘里閥在特殊場合的應用，具有更出色的特性,。
• 智能化的風量控制平臺
SVA可以用于復雜通風設備的控制,，也可以作為主站，組成區域網絡用于房間風量平衡控制,。
• 多路I/O點
多達12路輸入/輸出點,，可以連接標準信號的變送器和控制設備。
• 控制風量變化響應時間：1秒
在獲得風量變化需求后1秒之內,，SVA立刻能達到新的風量需求值,。
• 控制精度：在設定點的5%之內
對于要求的風量，直行程電動執行器快速而精確調節SVA,，將風量控制在誤差小于±5%范圍內,。
• 出色的防泄漏性
連桿的密封裝置，使得SVA閥體的泄漏量符合A級閥體泄漏等級標準,。
• 精確度不受風管布局影響
SVA安裝時,，不必在閥前后設置直管段，也可以保證其良好的風量控制性能,。

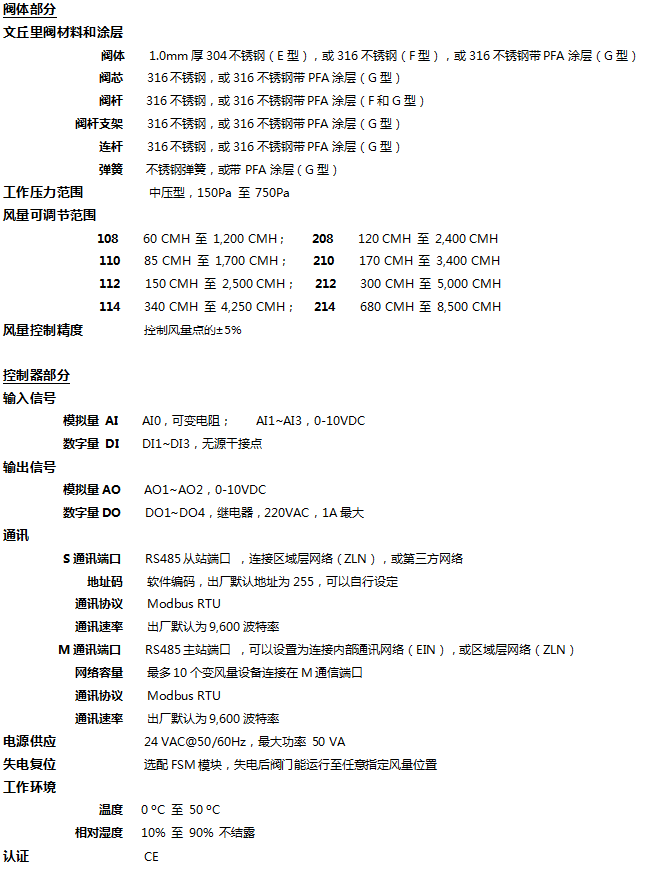

SVA技術參數
應用
SVA智能型變風量文丘里閥是一個高性能的風量控制平臺,，既能用于復雜的獨立通風設備的風量控制，也能與其他SVA,、VVA或UVA聯網，組成一個區域環境控制平臺,。在用于單臺通風設備控制時,，SVA智能型變風量文丘里閥可以接入各類傳感器和探測器，按照設定的程序控制風量,。SVA用于區域控制時,，能定義成區域?qū)泳W(wǎng)絡（ZLN）的主站，連接作為區域從站的變風量文丘里閥，包括特定的第三方變風量設備,，協調完成整個區域的換氣次數,、壓力、溫度,、潔凈度,、氣體濃度等環境參數控制。每一臺SVA智能型變風量文丘里閥在出廠前經過嚴格的標定,，可提供多達50點的風量標定參數值,。只要風管的壓力在變風量文丘里閥的工作范圍內，SVA便會精確的控制風量,。
作為空調通風系統末端風量控制設備,，SVA采用專用的高速數字控制器，尤其適用于各類變風量和恒壓房間的風量,、壓力,、空氣質量、溫度和相對濕度控制,。如實驗室房間的送風和排風,，通風設備如通風柜、IVC,、FFU等雙態或變風量控制,，制藥潔凈室的送風、回風和排風,，醫院手術室的新風系統,、隔離病房的送、排風系統,，在這些應用環境中,，對風量達到穩定的響應速度要求極高，而響應時間在1秒之內的快速電動執行器,，充分滿足了這些要求,。SVA完全基于分布微處理器的控制設備，其運行獨立于其它控制設備,。盡管SVA可能與其它控制設備共享一些數據,，但是每個SVA卻能保持自身控制而不受其它控制設備和網絡故障的干擾。
SVA可以用于房間層控制網絡的主站控制器,，用以執行實驗室房間區域或潔凈室壓力區域所需的控制程序,，并通過 RS485數據通訊接口，無縫集成到全面智能設施（Totalsmart™）管理系統,，或第三方樓宇自動化管理系統中,。操作管理員通過中央管理系統對實驗室和潔凈室的各類參數進行實時監視,，這些參數包括：房間送/排風量，換氣次數,，房間壓力,，房間溫度，相對濕度,，顆粒濃度,，危險或有害氣體濃度等。經過適當?shù)氖跈?quán),，管理員可以相關參數進行重新設定,，如房間溫度，換氣次數等,。
應用方案1
房間風量跟蹤控制

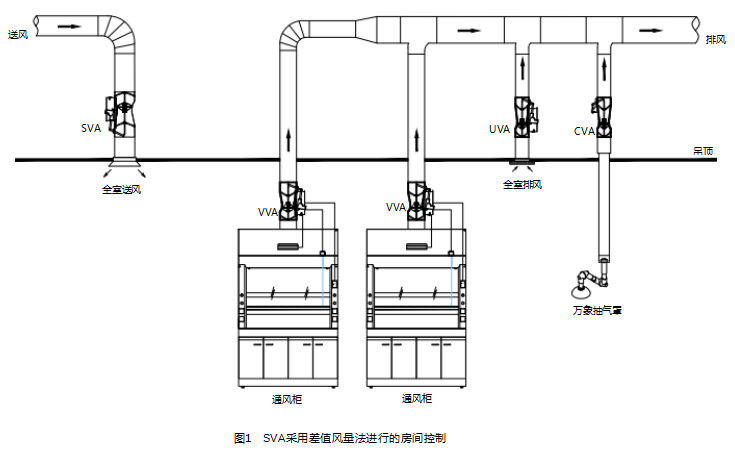

如圖1的房間是一個典型的風量跟蹤控制原理圖,，當房間內的排風設備的排風量發生變化后，造成房間的總排風量改變,。此時,，作為房間變風量送風閥的SVA通過房間層網絡ZLN，讀取每一臺排風設備的瞬時排風量,，調節房間的送風風量,，使得房間的總送風量和總排風量之間，維持一個恒定的差值風量,，從而確保房間的壓力恒定,。

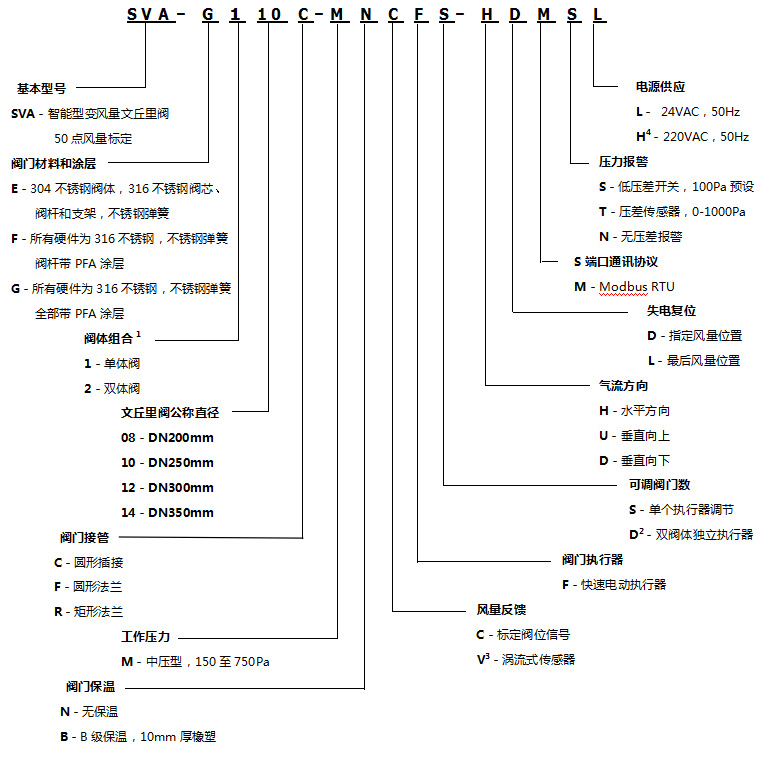

型號列表
注1：三閥體和四閥體或更多其它組合請咨詢制造商。
注2：214變風量文丘里閥需要配置雙閥體獨立執行器,。
注3：風量傳感器為外接設備,，需要增加額外長度。
注4：H電源供應無CE認證,。 |
